첫 회로 · 1.8V 전압 분배기 직접 그리기

빈 회로에서 핀을 연결하고 실제 0.9V·90µA를 확인합니다.

전체 실습 안내 다운로드

학습 체크는 이 브라우저에만 저장합니다. 엔진의 PASS·실행·제조 판정과 관계없습니다.

시작 전에

따라 하기

  1. 새 프로젝트에서 빈 회로도 또는 Schematic → 빈 회로 시작을 선택합니다. 기존 프로젝트는 남습니다.

  2. 저항 / R에서 10kΩ를 입력하고 두 개를 배치합니다. Esc로 반복 배치를 끝냅니다. 전압원 / V에 1.8V를 입력하고 GND를 배치합니다.

  3. V1 + → R1 +, R1 − → R2 +, V1 − → GND, R2 − → GND를 핀 클릭으로 연결합니다.

  4. 연결 검사에서 미연결 핀 0개를 확인합니다. Simulate로 기본 OP를 실행합니다.

  5. 중간 노드 0.9V와 저항 전류 90µA를 읽습니다. R2를 5kΩ로 바꾸고 다시 실행하면 0.6V·120µA입니다. 두 run을 번갈아 선택해 로그·결과가 함께 바뀌는지 확인합니다.

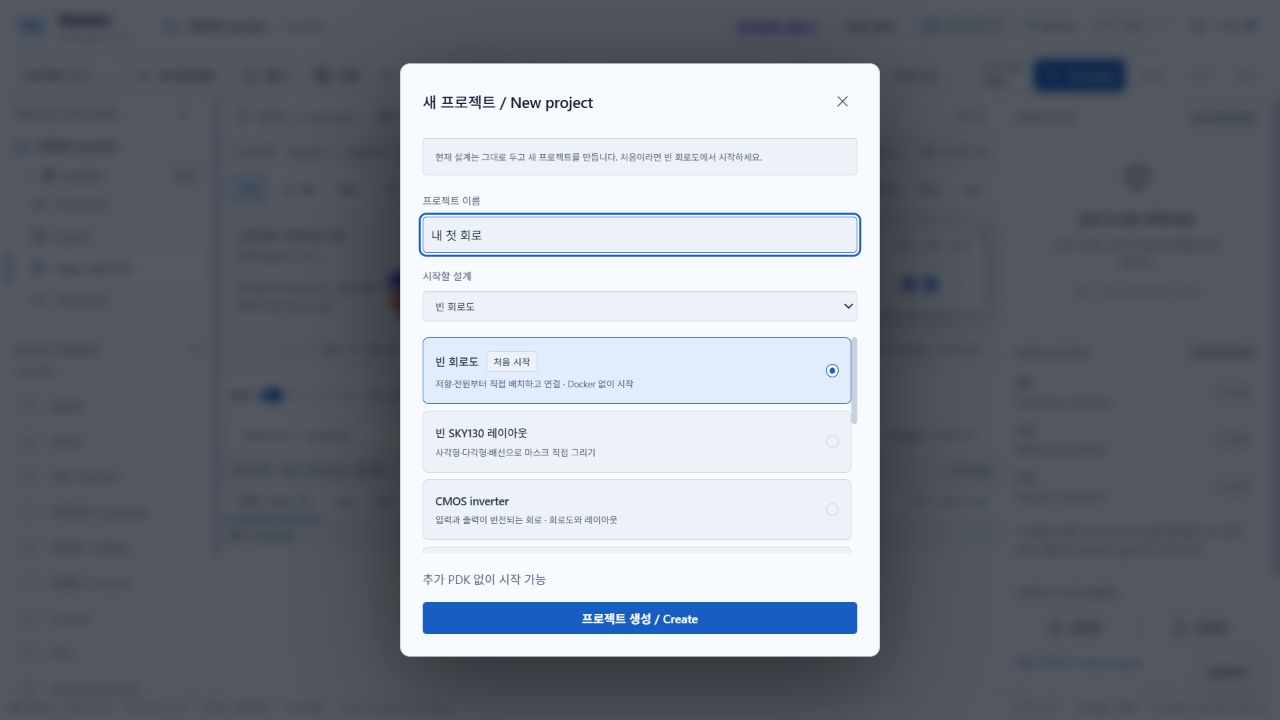

v0.27 빈 회로를 선택하는 실제 화면
v0.27 빈 회로를 선택하는 실제 화면. 기존 실제 조작/검사 기록이며 새 연속 영상이 아닙니다.
