v0.27.0 안내 · 작업 흐름
v0.27 작업대 · 프로젝트 찾기와 다음 실행
프로젝트 검색, 실행 준비와 결과 위치를 한 흐름으로 사용합니다.
학습 체크는 이 브라우저에만 저장합니다. 엔진의 PASS·실행·제조 판정과 관계없습니다.
시작 전에
- v0.27 이상
- 저장된 프로젝트 또는 새 빈 회로
따라 하기
열기 또는 Ctrl/⌘+O를 눌러 이름·cell·PDK·ID를 검색합니다. 공정 필터와 이름 순 정렬로 범위를 줄입니다.
50개씩 페이지를 이동하고 원하는 프로젝트를 엽니다. 파일 가져오기·복제도 같은 탐색 화면에서 시작합니다.

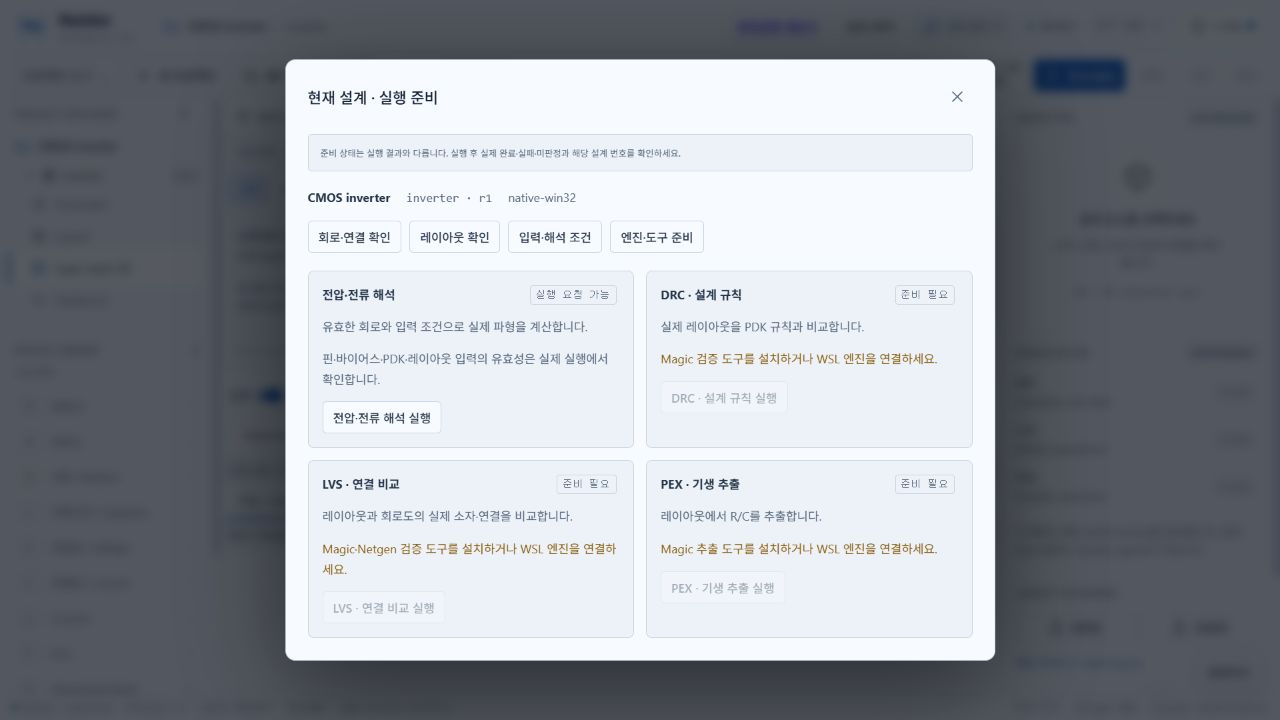

툴바의 다음 실행을 누릅니다. 회로·레이아웃·해석 입력·도구 준비 중 부족한 항목을 확인합니다.
안내에서 해당 편집 화면이나 환경 진단으로 이동하고 원인을 해결합니다. 실행 요청 가능이라는 문구를 물리 검증 PASS로 해석하지 않습니다.
결과를 선택한 뒤 이 결과의 파형을 엽니다. 하단 로그의 실행 ID가 선택한 결과와 일치하는지 확인합니다.
확인할 결과와 한계
- 새 프로젝트는 빈 회로도이며 소자가 없을 때 해석을 차단합니다.
- 대화창의 Tab/Shift+Tab은 창 안을 이동하고 Escape는 시작 버튼으로 초점을 돌립니다.
막혔을 때
- 수치가 이전 값처럼 보이면 선택한 run과 현재 revision을 먼저 비교합니다.
- 현재 설계가 같아도 모델·PDK·엔진 입력이 바뀌면 이전 결과입니다.
